概 述

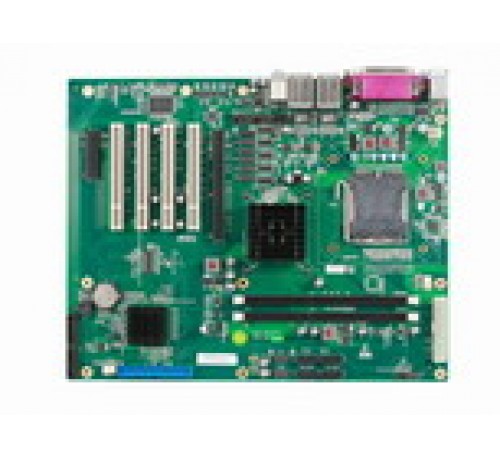

EC0-1814(B)是一款高性能ATX主板，采用G41+ICH7平台来实现高性能的设计；该产品在实现高性能的同时还可以实现小型化设计，以适应现行ATM、POS、NET、Media等行业的嵌入式需求。

ATX单板带VGA/DVI/LVDS/2LAN/Audio/PCI_Ex16/PCI_Ex4/4PCI/6COM
支持Intel LGA775 封装Core 2 双核、四核及 Celeron系列处理器
采用Intel G41+ICH7芯片组
板载2个DDRⅢ DIMM 槽,最高支持4G
单VGA显示, 4个PCI扩展槽，1个PCI-Ex4扩展槽,1个PCI-Ex16扩展槽

处理器：
支持LGA775 封装的 Intel  Core 2 Duo/Quad E7000、E8000&Q9000系列；Intel  Pentium E6000、E5000、E2000系列；Intel Celeron E1000、E3000、400系列，FSB800/1066/1333MHz处理器

芯片组： Intel G41 + ICH7R

内存： 提供2 条240Pin DDRⅢ 内存插槽，支持Un-buffered non-ECC 内存，支持频率为800/1066MHz，单根支持最大内存容量4GB，本主板支持最大内存容量8GB

显示接口：
支持VGA单显，支持热插拔功能；最高分辨率及刷新率2048×1536@75Hz

音频： 采用HDA标准，支持MIC-IN/LINE-IN/LINE-OUT

LAN： 提供2个10/100/1000Mbps网络接口

存储器： 提供1 个IDE 接口；4 个SATA 2.0 接口，支持热插拔功能；

I/O接口： 6 个串口，其中 COM1，COM2 支持RS-232/RS-422/RS-485
8 个USB 2.0 接口
1 个PS/2 键盘鼠标接口
1 个8 路数字I/O 接口

扩展总线： 提供4个32位PCI插槽，1个PCIe X16插槽，1个PCIe X4插槽

工作温度： -5℃～60℃；5%～90%（非凝结状态）

储存环境： -40℃～80℃, 5%～90%（非凝结状态）

看门狗： 255级，可编程秒/分，超时中断或系统复位

电源： 采用ATX电源，支持S0、S1、S4、S5

尺寸（W×D）：  304.8 mm×251.2 mm
